SEL-787Z 高阻抗差动保护继电器和SEL-HZM高阻抗模块

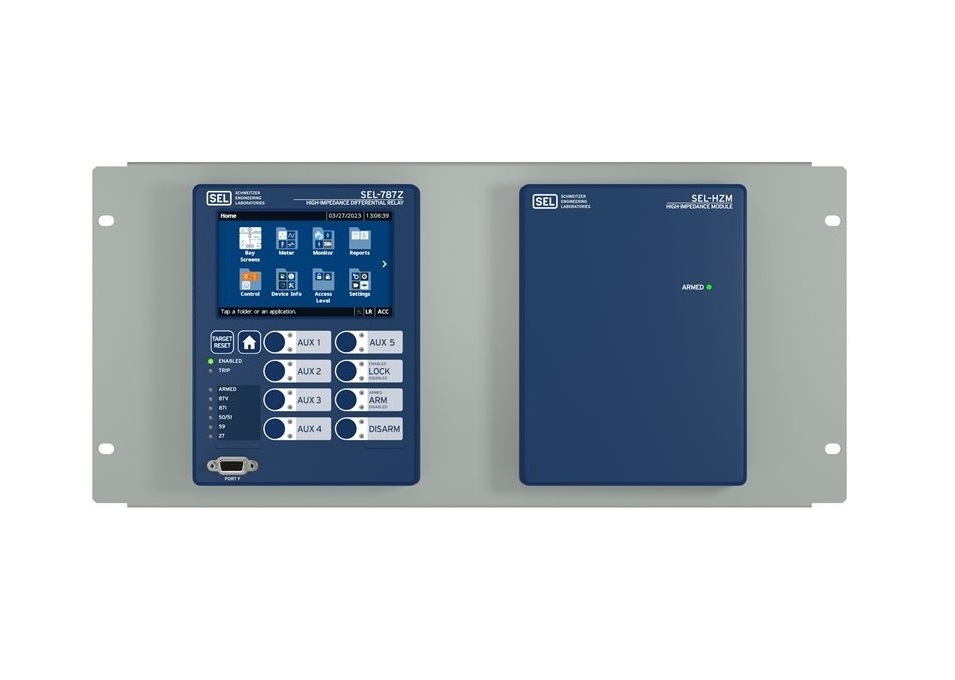

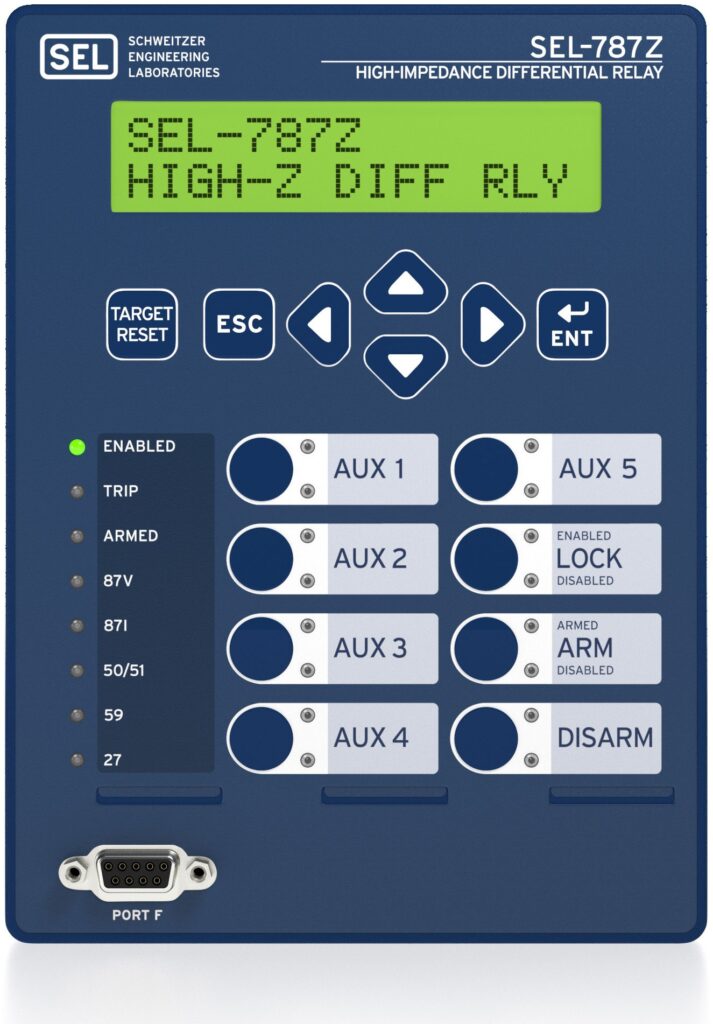

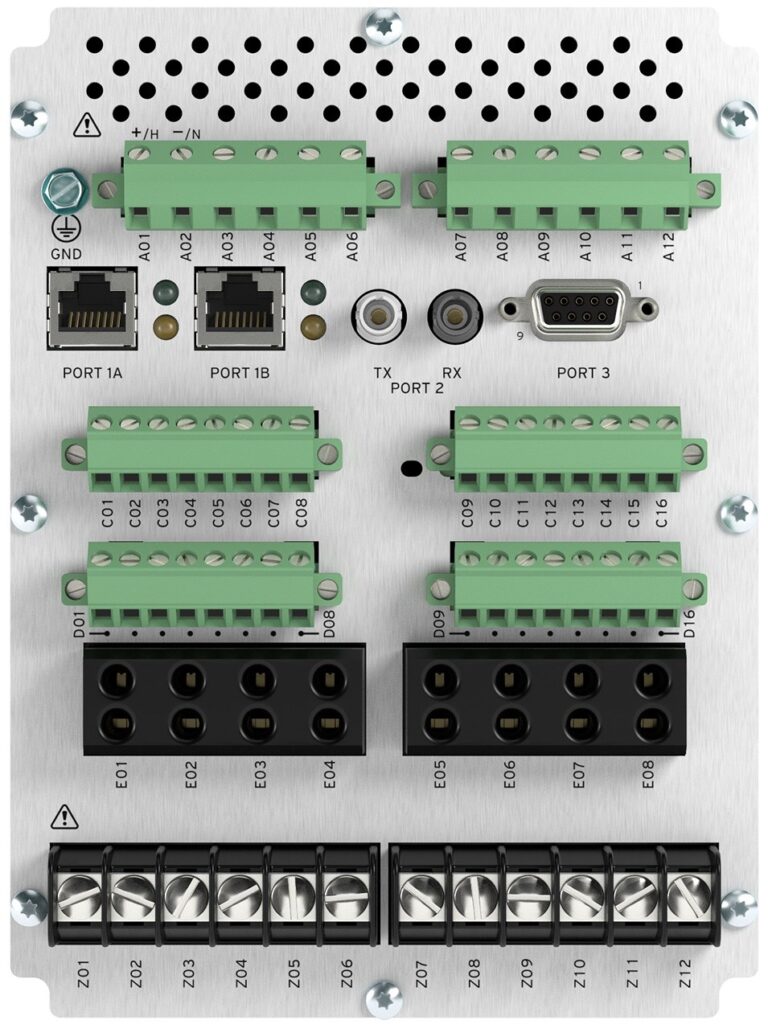

SEL-787Z 高阻抗差动保护继电器和SEL-HZM高阻抗模块SEL-787Z将高阻抗保护原理与先进的数字化技术相结合，提供高阻抗差动保护。 应用 SEL-787Z 和 SEL-HZM 来实现全面的单区母线保护解决方案。

SEL-HZM 中的多个电阻器选项允许您自定义设备以适合您的应用。 SEL-HZM 中的可选旁路继电器和 7.8 kJ 金属氧化物变阻器 (MOV) 可保护继电器免受故障电流影响。 SEL-787Z 中的三个独立高阻抗元件还可用于为具有接地星形连接的变压器提供灵敏的受限接地故障 (REF) 保护。 过流元件提供备用变压器保护。

使用 5 英寸（12.7 厘米）彩色触摸屏配置设置、访问事件数据以及手动重合继电器处的断路器，而无需使用笔记本电脑。 使用各种常见通信协议（例如 DNP3、Modbus 和 IEC 61850 协议）远程执行这些功能并简化互连。

高阻抗差动保护—通过单个三相差动区域提供高速、经济的母线保护。 SEL-787Z 中高度安全的高阻抗差动保护元件支持每相电压和电流输入。 将独立的高阻抗元件应用于单区母线保护、电抗器、发电机和大型电机，或在接地变压器绕组上使用单个元件作为 REF 保护。

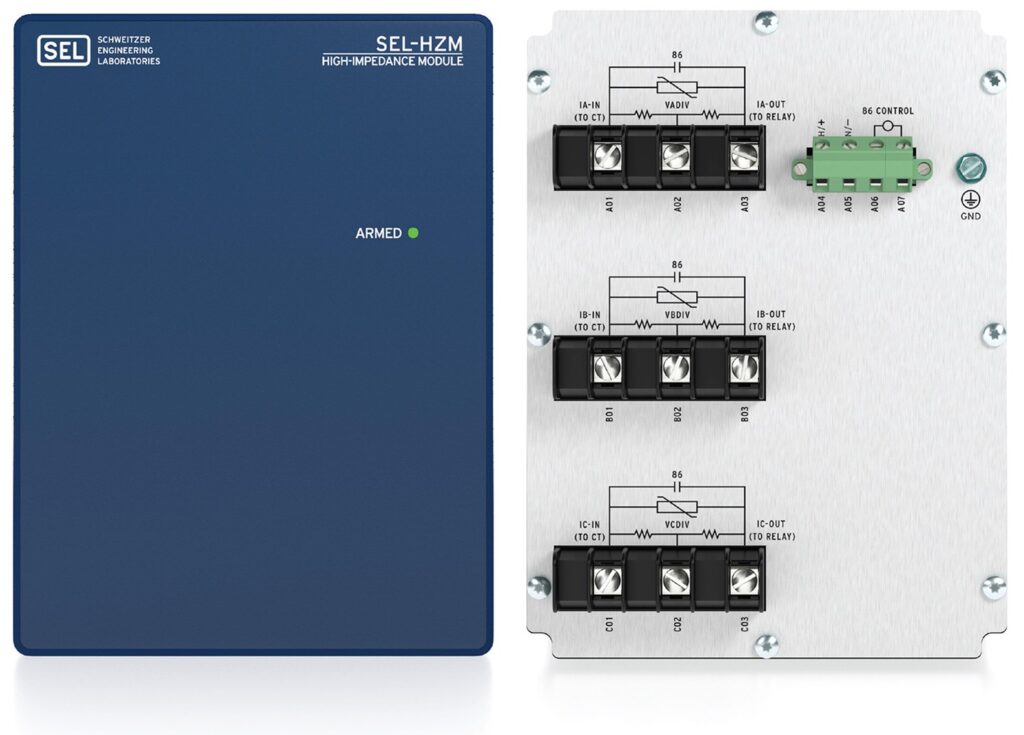

SEL 高阻抗模块 (SEL-HZM) — 通过安全且节省空间的高阻抗模块获得完整的高阻抗母线保护。 从 SEL-HZM 中的三个电阻器选项中进行选择，以防止 CT 在直通故障期间饱和。 SEL-HZM 中的内置 MOV 可在总线故障期间限制稳定电阻器上的电压。

灵活的通信 — 使用 IEC 61850 第 2 版、DNP3、Modbus、EtherNet/IP、快速生成树协议 (RSTP) 等协议简化互连。 使用通信协议进行远程设备管理，包括下载事件报告、升级固件和重置继电器。 SEL-787Z 中的四个可选设置组可以涵盖广泛的保护和控制意外情况，从而提高需要频繁更改设置的系统的适应性。

高分辨率事件记录 — 高分辨率事件记录包含 60 Hz 频率下每个周期 40 个数据样本（50 Hz 应用程序每个周期 48 个数据样本），从而提高系统可视性并简化维护方案。 使用这些记录有助于简化根本原因分析。

弧光检测 (AFD) — 使用 SEL-787Z 在开关设备和其他设备中安装和监控最多八个点传感器或透明护套光纤传感器。 可选的快速混合输出为断路器提供快速动作跳闸输出（小于 50 µs），从而显着减少弧闪事件的入射能量。 每个 AFD 通道不断进行自测试并监控光路，以检测任何故障并发出警报，确保对人员和设备提供弧闪保护。

集成 Web 服务器 — 使用集成 Web 服务器和 Web 浏览器访问只读设置信息、验证自检状态、检查计量数据、下载事件报告和上传固件。 多级密码保护将对只读数据报告和设置信息的访问与用于升级设备固件的界面分开。

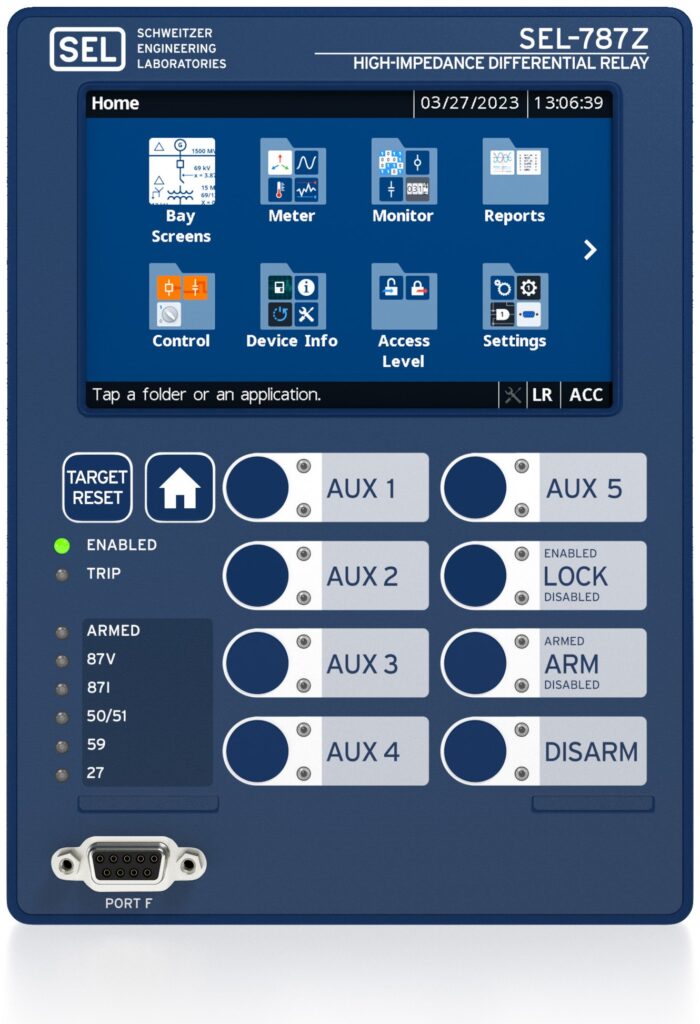

5 英寸（12.7 厘米）彩色触摸屏显示器 — 无需笔记本电脑即可访问计量数据、查看事件记录、控制继电器操作、编辑设置等。 SEL-787Z 触摸屏可配置为显示英语或西班牙语界面。 彩色触摸屏清楚地指示断路器和一次设备的状态，提高维护操作期间的安全性。
