SEL-787L

SEL-787L 是一款经济可靠的线路电流差动保护解决方案,适用于线路和馈线,提供传统/低能耗模拟 (LEA) 电流和电压输入支持、灵活的 I/O 选项、易于安装和快速设置。

SEL-787L 还提供方向过流保护、弧光保护、故障定位、高阻抗故障检测、断线检测、事件分析等功能,使其成为短线路、关键馈线和分布式发电入网接线的有效选择。

您可以通过 IEC 61850 第 2 版、IEC 60870-5-103、IEC 62439 并行冗余协议 (PRP)、EtherNet/IP、快速生成树协议 (RSTP)、 IEEE 1588 精确时间协议 (PTP)、Modbus、DNP3 和其他协议,快速将此保护设备集成到串口或以太网络通讯中。

线路电流差动保护 – 使用串行光纤通信端口在两端应用中应用差动保护。 差动元件以百分比限制特性运行,具有可设置的正常和安全模式斜率。 干扰检测逻辑使 87L 功能能够以卓越的安全性运行,防止通信数据包中未检测到的位错误。 外部故障检测逻辑可确保在严重外部故障条件下防止 CT 饱和。 内置充电电流补偿,提高了长线路差动保护的灵敏度。

LEA 传感器输入 — 在使用低能量电流/电压传感器的应用中应用 SEL-787L。 用于测量初级电压和电流的 LEA 传感器具有出色的线性度、宽动态范围、减小的尺寸和重量以及增强的人员安全。 LEA电流/电压输入卡支持三个电流通道,可以是罗氏线圈输入,也可以是小功率电流输入; 三个 LEA 电压传感器输入; 和 1 个 200 mA 中性输入。 LEA 电流和电压通道接受 RJ45 连接器输入,200 mA 中性通道接受端子块输入。

弧闪缓解——通过可选的弧闪检测功能提高人员安全。 SEL-787L 为弧闪事件提供组合光检测和高速过流检测。 这种组合提供了速度和安全性的理想解决方案。

高阻抗故障检测——利用电弧感应技术 (AST) 检测掉落的导体,即使是在导电不良的表面上。 AST 算法可检测某些高阻抗故障产生的电弧,并发出警报或使断路器跳闸。 该技术提供了比传统馈线保护方法更高级别的保护。

故障定位——通过故障定位算法,更快地发现故障,更快地恢复服务。 使用串行或以太网通信和 SCADA 协议自动将故障位置信息传送到控制中心。

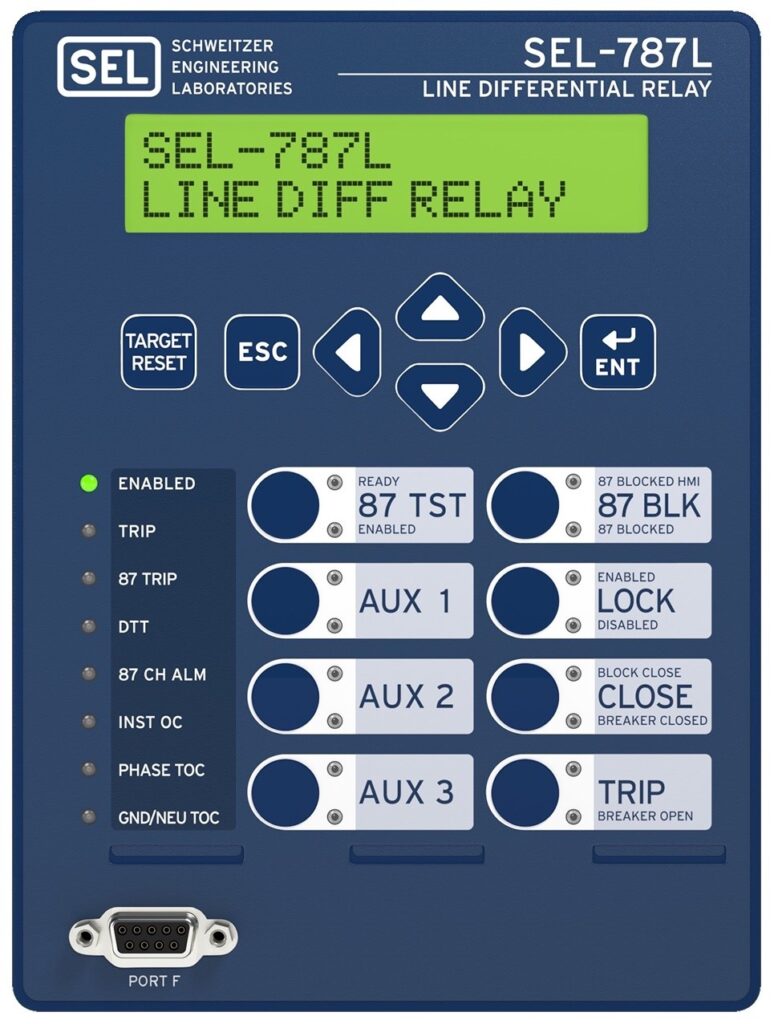

SEL-787L 前面板-液晶显示
SEL-787L 前面板-液晶显示

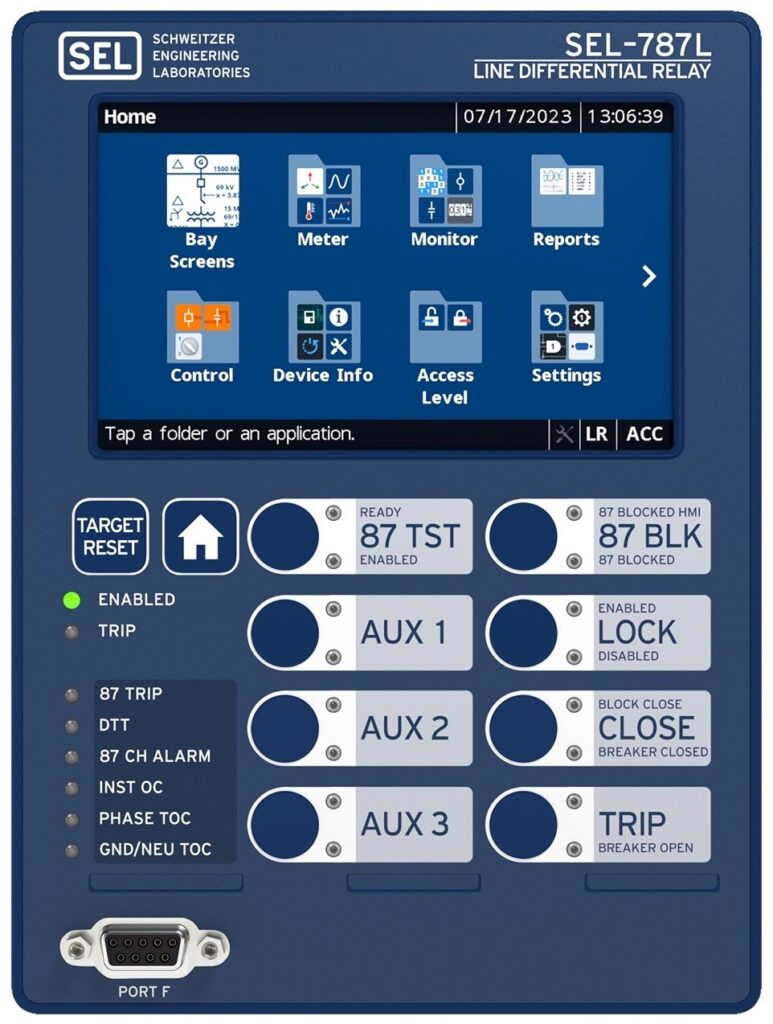

SEL-787L 前面板-彩色触摸屏
SEL-787L 前面板-彩色触摸屏

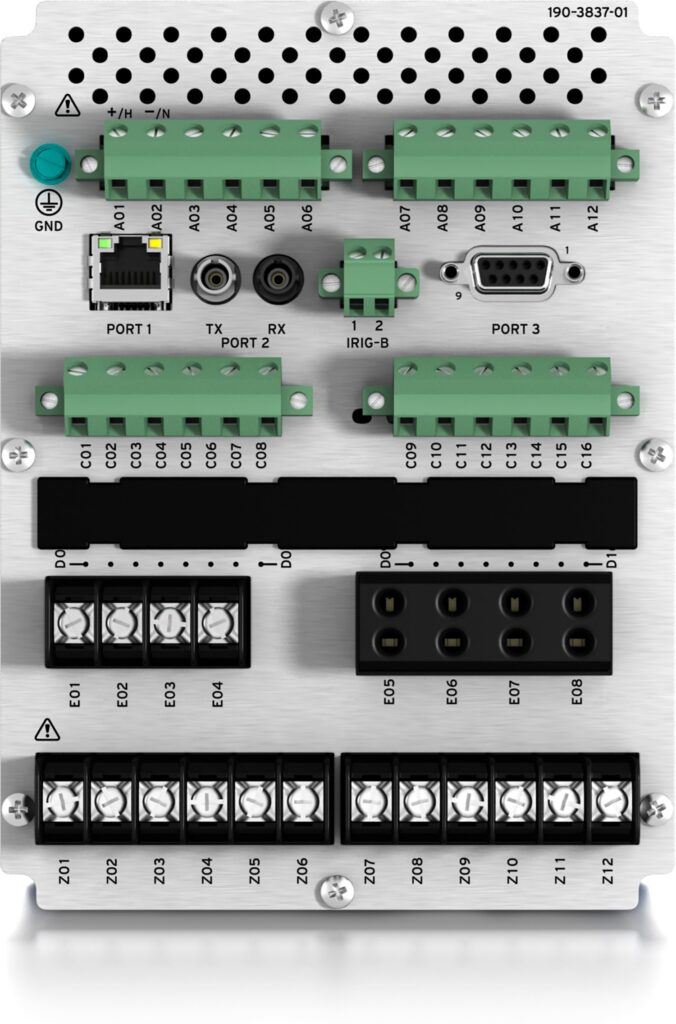

SEL-787L 背板-传统电流电压传感器接口
SEL-787L 背板-传统电流电压传感器接口

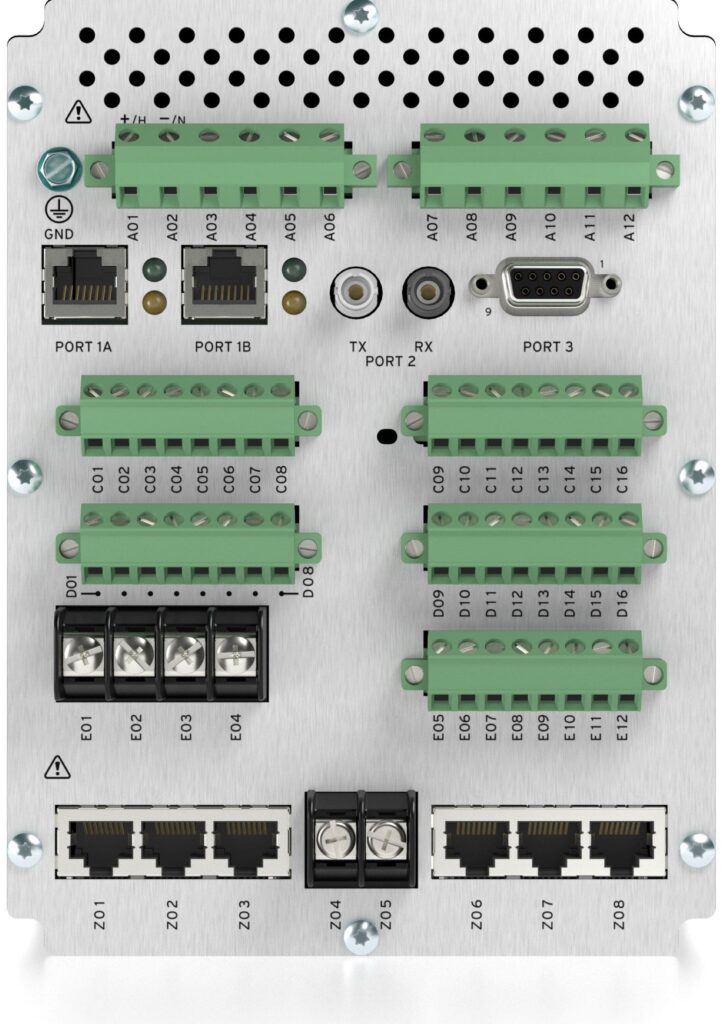

SEL-787L 背板-低能耗电流电压传感器接口
SEL-787L 背板-低能耗电流电压传感器接口

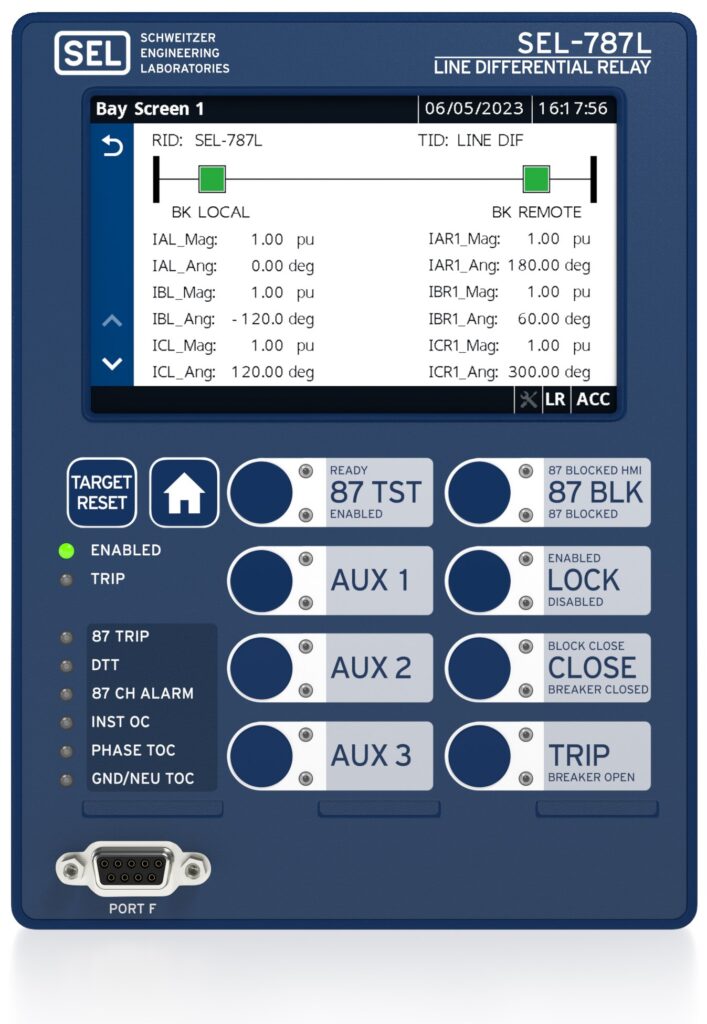

SEL-787L 间隔显示屏
SEL-787L 间隔显示屏

87L通道监控
为了帮助调试并帮助维护安全性和可靠性,SEL-787L 提供了一组通道监控和报警功能。

87L 通讯报告
SEL-787L 提供 87L 通信报告,以可视化和总结基本 87L 配置以及实时和历史通道监控和报警值。 该报告包括 87L 配置信息、诊断、通道运行状况信息、通道延迟直方图和最坏情况通道延迟信息。

定向过流保护
使用具有方向控制的过流元件,优化线路和设备的径向和环形网络保护。 最佳选择接地定向元件逻辑优化了定向元件性能并消除了许多定向设置的需要。 该继电器还支持具有 200 mA 中性点电流互感器选项的继电器中的高阻抗接地、不接地和 Petersen 线圈接地系统。 200 mA CT 选件还可用于无方向敏感接地故障 (SEF) 保护。

可选保护功能
使用具有电压输入和弧闪检测选项的 SEL-787L 来提供同步检查、直流站电池监控和弧闪检测。 可选的扩展卡包括具有七个数字输入或四个弧闪输入的 Vsync/Vbat。 LEA 电流/电压输入卡支持电压传感器输入以及用于小型外壳安装的 Rogowski 线圈或低功率电流互感器 (LPCT) 输入。

初期故障检测
识别潜在的电缆故障,以延长资产寿命并最大限度地减少意外停机。 SEL-787L 检查自熄半周期故障,从而提供即将发生的电缆故障的指示。

冷负载拾取元件
当配电电路在长时间断电后重新通电时,会发生冷负载启动。 它可能导致电流水平明显高于正常峰值负载水平。 这种过量的电流消耗可能会被继电器错误地识别为过流情况。 冷负载启动元件根据停电后配电线路中的设置识别可能的冷负载启动事件。

热元件
使用 IEC 线路/电缆热 (49) 元件保护电缆和电缆绝缘层免受热损坏。

可选向量移位
通过检测大量发电损失时的电压角变化来检测孤岛状况并防止对本地发电造成损坏。

开路检测
应用 SEL-787L 检测和隔离开路导体。 SEL-787L 结合了相间断检测和可选的断线检测,为转换为高阻抗故障的开路故障提供可靠的解决方案。

可选触摸屏显示器
易于使用的触摸屏界面提供单行模拟显示屏,用于间隔控制和监控。 查看计量数量、相量图、继电器设置、事件摘要、目标状态、顺序事件记录器 (SER) 数据等。 广泛的测试表明,坚固耐用的电容式触摸屏显示器满足或超过行业标准以及 SEL 质量和可靠性要求。 触摸屏覆盖层可以配置为英语或西班牙语。

轻松沟通
从以太网或串行通信和多种协议中进行选择,包括 IEC 60870-5-103、Mirrored Bits 通信、EtherNet/IP、IEEE 1588 PTP 和 IEC 61850 第 2 版。选择 Modbus TCP、Modbus 串行、DNP3 LAN/WAN 的多个会话 ,或 DNP3 串行,用于自定义配置您的应用程序。 选择双以太网端口时,继电器还支持 RSTP、IEC 62439-3 PRP 和快速故障转移切换。

IEC 61850 第 2 版通信协议
将 IEC 61850、以太网和 SEL-787L 相结合,为变电站自动化和控制提供最快的整体性能。 使用 acSELerator Architect SEL-5032 软件简化支持 IEC 61850 的继电器的配置。 使用密码身份验证和会话超时功能提高安全性。 传输 COMTRADE 和 CEV 格式的事件文件以及 CID 文件、设置和报告。

IEC 61850 测试模式
使用 IEC 61850 测试模式测试带电变电站中的系统组件,无需担心操作控制输出触点。

网络服务器访问
内置网络服务器可通过密码保护安全地远程访问继电器。 您可以下载状态报告或远程查看计量和继电器信息。 这有助于最大限度地减少前往中继地点的行程,从而节省时间和金钱。

加速固件下载
通过以太网端口下载继电器固件,简化维护。 这还使您能够同时访问和更新所有网络中继。

简单网络时间协议 (SNTP)
通过现有以太网接收时间信号,简化接线和安装。 SNTP 的 5 毫秒精度非常适合整个过程中的基本时间同步

  • 定向过流元件
  • 两行显示型号上提供的按钮选项
  • 灵敏的接地故障保护
  • 使用 AST 进行高阻抗故障检测
  • 用于本地控制和系统应用的灵活 I/O
    • 基本系统包括三个数字输出 (DO) 和两个数字输入 (DI)。 共有三个卡插槽用于安装可选的 SELECT I/O 卡,包括:
      4 个电流输入和三相电压输入(选择 4 ACI/3 AVI)
      LEA 电压传感器输入、Rogowski 线圈/LPCT 电流输入和传统 200 mA 灵敏中性点输入
      2 个交流电压输入(300 V Vsync 或 8 V LEA Vsync 和 Vbat)和 4 个弧闪检测输入 (AFDI) 传感器输入
      2 个交流电压输入(300 V Vsync 或 8 V LEA Vsync 和 Vbat)和 4 个 AFDI 传感器输入
      8 个 AFDI 传感器输入
      用于 LEA 电压传感器的 4 个电流输入和三相 LEA 电压 (8 Vrms) 输入
      14 DI
      4 个 DI 和 4 个 DO
      4 个 DI 和 4 个快速、大电流中断 DO
      4 个 DI 和 1 个 B 型 DO 或 2 个 C 型 DO
      4 个 DO、3 个 DI 和 1 个模拟输出 (AO)
      4 个模拟输入 (AI) 和 4 个 AO
      8 AI 用于直流过程值
      8 DI
      8 DO
      10 个 RTD 输入
  • 集成通讯
    • SEL-787L 提供多种通信媒体和协议选项。 多功能通信选项可快速集成到新的和现有的应用程序中。
      通讯媒体
      以太网 10/100BASE-T
      以太网 100BASE-FX
      单或双以太网端口
      EIA-232系列
      EIA-485系列
      87L通讯
      光纤串行多模 ST
      光纤串行单模ST
      通讯协议
      镜像位通信
      IEC 61850 第 2 版
      IEC 60870-5-103
      IEC 62439-3 PRP 和 RSTP,适用于具有双以太网的型号
      DNP3 局域网/广域网
      DNP3系列
      Modbus TCP
      Modbus RTU
      远程登录
      文件传输协议
      以太网/IP
      IEEE 1588 PTP
      IEEE C37.118 同步相量
      简单网络时间协议 (SNTP)
      固定式GOOSE
  • 语言
    订购选项可提供英语或西班牙语支持。
  • 改装更换套件
    使用 SEL-787L 和适用的安装套件替换现有的馈线保护装置。 这些套件提供了用 SEL-787L 轻松替换许多旧馈线继电器所需的零件。 使用 SEL 安装选择器查找其他安装选项。
  • 保形涂层
    • 保护设备免受恶劣环境和空气污染物的影响,例如硫化氢、氯、盐和湿气。 了解有关保形涂层的更多信息。
  • 投影安装环有 45 和 90 毫米可供选择
    • 使用 SEL 安装选择器查找其他安装选项。
