SEL-2240 Axion

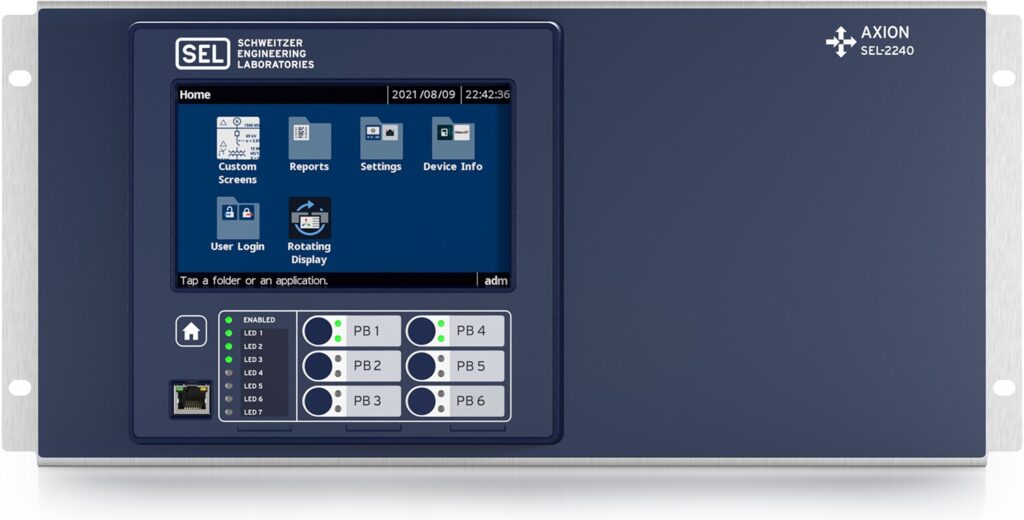

间隔单元控制器 —将 Axion 的可扩展架构与完全集成的 7 英寸触摸屏显示器和 RTAC 的强大逻辑引擎相结合，形成全面的间隔单元控制和监控解决方案。其灵活的设计允许您扩展设备以控制和监控多个变电站舱室中的一百多个开关设备。使用多种 I/O 模块、单个或冗余电源以及兼容的 SEL-2241 RTAC 模块（随 R149 或更高版本的固件一起提供）定制您的舱室控制单元。

SEL 高级数字故障记录仪 (DFR) 解决方案—使用 SEL RTAC 和 Axion 实现 DFR 系统，该系统具有 24 kHz 事件记录功能，可扩展至 96 个通道。实现支持 NERC PRC-002 合规性的无触发解决方案，以每秒 3,000 个样本的速度连续记录十天或更长时间的示波数据。此外，该系统使用 SEL-2244-2 数字输入模块捕获数百个数字输入状态。使用控制器中可靠的 SSD 存储保留变电站中所有故障记录、动态扰动记录和事件序列 (SOE) 记录的长期数据。

SCADA RTU—通过使用附带的串行和以太网通信协议以及 Axion I/O 模块实现变电站报告和控制。

同步 CT/PT 测量用于高级控制 —采用分布在变电站的多个 Axion 机箱和多个 Axion 系统的同步 CT/PT 测量，实现高级时间确定性控制应用，包括负荷削减和微电网控制。

灵活的同步相量测量单元—将 Axion 用作可扩展和可分布的相量测量单元 (PMU)。主 Axion 节点中的单个 RTAC 模块为来自远程 Axion PMU 节点的 IEEE C37.118.1a-2014 同步相量数据提供服务。远程 Axion 节点使用位于测量点的 SEL-2245-4 AC 计量模块。

IEC 61850 GOOSE 集中器—使用 SEL-2244 数字 I/O 模块收集各种变电站 I/O，并与 IEC 61850 GOOSE 消息共享数据。应用 RTAC 的协议灵活性来集中来自非 IEC 61850 继电器的数据，并将这些数据转换为 GOOSE 消息。

电力管理与工业控制系统集成—使用以太网/IP 在变电站和工厂之间提供强大的网关。这种流行的工业协议有助于工业自动化系统中电子设备之间的可靠通信。使用 RTAC 以太网/IP 适配器交换关键数据，以实现实时监控、过程控制和电力系统集成。

SCADA 数据集中器—利用多协议支持来收集 SCADA 信息和过程控制命令，并通过到每个以太网设备的单一通信链路获得简单网络时间协议 (SNTP)/网络时间协议 (NTP) 时间同步。

远程 I/O 扩展—增加 I/O 点数，最多可将 60 个模块或 6 个节点连接到一个常驻 SEL-2241 RTAC。通过 EtherCAT 连接，为自动化系统内的扩展 I/O 点提供快速数据采集率。

事件记录—使用 Axion 模拟模块记录高精度 COMTRADE 事件。使用 SEL-2245-4 AC 计量模块记录高达 24 kHz 的事件记录，使用 SEL-2245-2 和 SEL-2245-22 DC 模拟模块记录高达 1 kHz 的事件记录。

系统安全—为任何工程访问通道或 SCADA 链接启用加密。实施系统安全审计、日志记录和密码限制，以执行政府标准。使用网络上传功能和项目密码。

工业控制系统和 PID 控制—通过结合标准 IEC 61131 逻辑引擎、集成数据库和灵活 I/O，创建超坚固的 PLC 系统。使用梯形逻辑、结构化文本或功能图编程实现自定义控制策略。通过实施控制功能块（例如比例积分微分 (PID)）来支持高级过程控制策略。

变电站电池监控—使用新型 SEL-2245-22 DC 模拟输入扩展范围模块监控变电站电池电量并发出警报。

EtherCAT 网络拓扑 — SEL-2243 电源耦合器不仅提供热插拔电源，还提供与远程 Axion 节点的快速 EtherCAT 连接。电源耦合器以星型网络拓扑、顺序网络拓扑或两者结合的方式创建 EtherCAT 链路。根据连接或冗余要求，在每个 Axion 节点中应用单个或双电源耦合器。

协议网关—使用客户端协议收集下游数据。然后，使用服务器协议将这些数据发送到上游人机界面 (HMI)、RTU 或 SCADA 主机，在此过程中将数据从一种协议转换为另一种协议。
